ÜRÜN KATEGORİSİ
Konsolidasyon Deney Seti
| S4110 | Konsolidasyon Deney Seti |
| S4110/01 | 3 Konsolidasyon Kapasiteli Sehba |
| S4110/02 | 1 Konsolidasyon Kapasiteli Sehba |
| S4110/03 | Konsolidasyon |
| S4110/04 | Yüksek Basınç için Konsolidasyon Hücresi, Çap:50 mm |
| S4110/05 | Kalibrasyon Diski (paslanmaz çelik) Çapı 50 mm konsolidasyon hücresi (S4110/04) için |
| S4110/06 | Yüksek Basınç için Konsolidasyon Hücresi, Çap:63.5 mm |
| S4110/07 | Kalibrasyon Diski (paslanmaz çelik) Çapı 63.5 mm konsolidasyon hücresi (S4110/06) için |
| S4110/08 | Yüksek Basınç için Konsolidasyon Hücresi, Çap:75 mm |
| S4110/09 | Kalibrasyon Diski (paslanmaz çelik) Çapı 75 mm konsolidasyon hücresi (S4110/08) için |
Standart: BS 1377 | ASTM D2435, D3877, D4546 | AASHTO T216
| S4110 | Konsolidasyon Deney Seti |
| S4110/01 | 3 Konsolidasyon Kapasiteli Sehba |
| S4110/02 | 1 Konsolidasyon Kapasiteli Sehba |
| S4110/03 | Konsolidasyon |
| S4110/04 | Yüksek Basınç için Konsolidasyon Hücresi, Çap:50 mm |
| S4110/05 | Kalibrasyon Diski (paslanmaz çelik) Çapı 50 mm konsolidasyon hücresi (S4110/04) için |
| S4110/06 | Yüksek Basınç için Konsolidasyon Hücresi, Çap:63.5 mm |
| S4110/07 | Kalibrasyon Diski (paslanmaz çelik) Çapı 63.5 mm konsolidasyon hücresi (S4110/06) için |
| S4110/08 | Yüksek Basınç için Konsolidasyon Hücresi, Çap:75 mm |
| S4110/09 | Kalibrasyon Diski (paslanmaz çelik) Çapı 75 mm konsolidasyon hücresi (S4110/08) için |
Standart: BS 1377 | ASTM D2435, D3877, D4546 | AASHTO T216

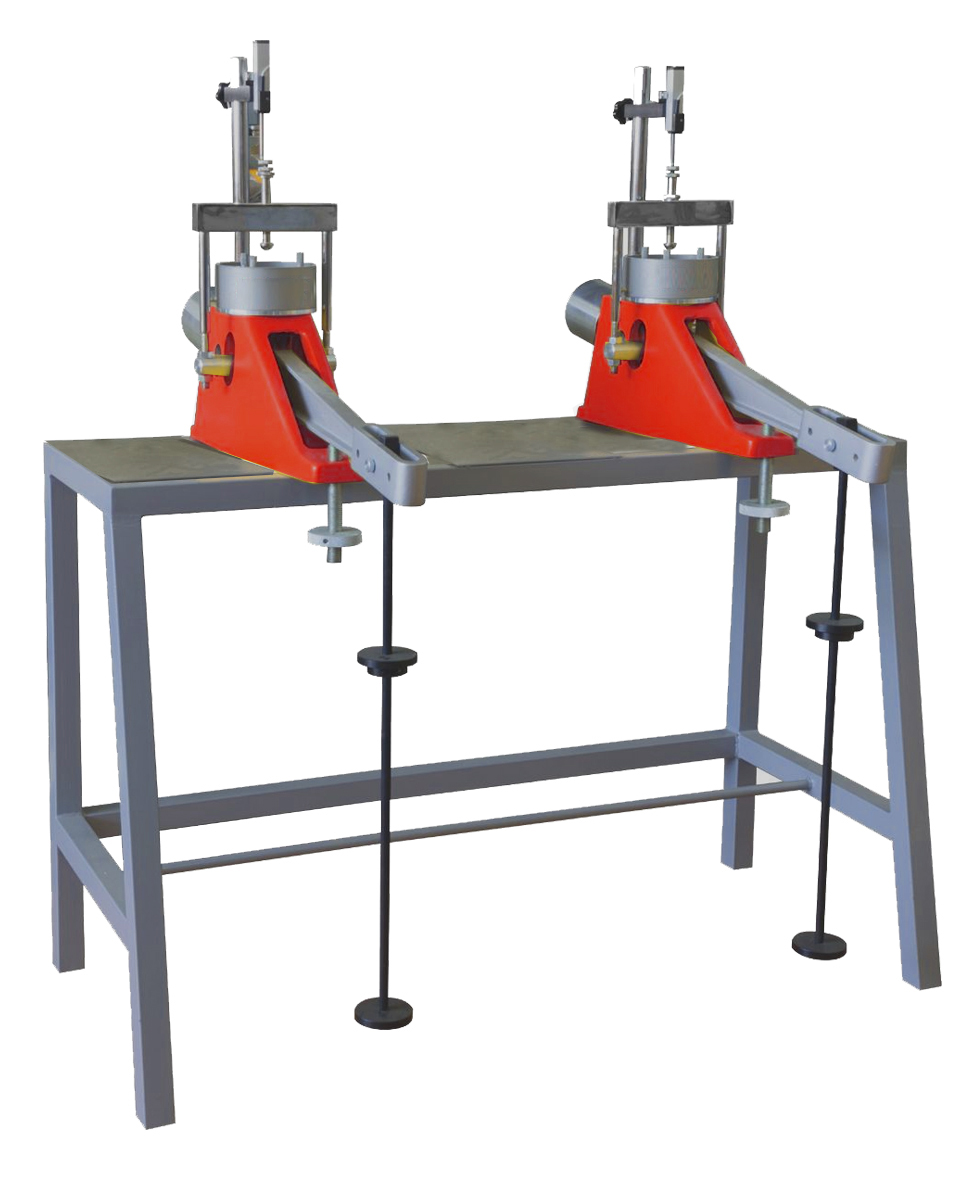

Konsolidasyon Deney Seti
Konsolidasyon deneyi, geçirgenliği düşük toprakların konsolidasyon özelliklerini belirlemek için kullanılır. S4110 Önden Yüklemeli Konsolidasyon, minimum çerçeve distorsiyonunu sağlamak için sağlam bir şekilde yapılmıştır. Çerçeve, numuneyi bir kaldıraç kolu tertibatı ve 9: 1, 10: 1 ve 11: 1 gibi üç alternatif kiriş oranından biri aracılığıyla yüklemek için tasarlanmıştır. Kiriş, bir karşı denge ağırlığı ve kiriş destek krikosu ile donatılmıştır. Hücre platformu, tüm aralık konsolidasyon hücrelerini kabul eder ve hücrenin yükleme altında doğru şekilde ortalanmasını sağlamak için merkezi bir tıkaç ile donatılmıştır.
Sabit halkalı konsolidasyon hücreleri korozyona dayanıklı malzemelerden üretilir ve ilgili standartların gerekliliklerine uygundur. Hücrede, gerektiğinde numunenin su altında kalmasına izin veren entegre bir su rezervuarı bulunur. Tüm hücreler, üst ve alt gözenekli disk, baskı pedi ve kesme (numune) halkası ile birlikte verilmektedir.
Konsolidasyon hücresi, kadranlı gösterge veya deplasman dönüştürücü ve veri kaydedici, tezgah, ağırlıklar, Konsolidasyon numuneleri ve kalibrasyon diski hazırlamak için aparatlar ayrıca sipariş edilmelidir.
Önden Yüklemeli Konsolidasyon Seti aşağıdakiler ile birlikte verilmektedir.
• Konsolidasyon - 3 adet
• Konsolidasyon Tezgahı, 3 Konsolidasyon Kapasitesi - 1 adet
• Yüksek Basınç için Konsolidasyon Hücresi, ASTM Ø 63,5 mm (2,5 ”) - 3 adet
• Ø 63,5 mm Konsolidasyon Hücresi için Kalibrasyon Diski - 3 adet
• Konsolidasyon Ağırlık Seti - 80 kg (6x10 kg + 2x5 kg + 3x2 kg + 2x1 kg + 3x500 g + 2x250 g)
• Analog Komparatör Saati, 30x0.01 mm - 3 adet
Konsolidasyon Deney Seti Tekmik Özellikleri
| Hücre Ürün Kodu |
S4110 / 04 |
S4110 / 06 |
S4110 / 08 |
|---|---|---|---|
Uygulama |
Yüksek Basınç |
ASTM |
BS/EN |
| Numune Çapı |
50 mm |
63,5 mm |
75 mm |
| Örnek Alanı |
1963 mm |
4.906 inç |
4416 mm |
| Işın Oranı |
10:1 |
11:1 |
9:1 |
| Toplam Yük |
64 kg |
64 kg |
80 kg |
Stress |
32 kg / cm` |
20 t / ft` |
16,3 kg / cm` |
| 1 kg için stres |
0,5 kg / cm` |
0,3125 ton / ft` |
0.2/cm` |
|
|
|||
| Boyutlar (exbxy) |
750x850x1400 mm |
||
Ağırlık |
180 kg |
||
|
|
|||
|
P. Kod |
Konsolidasyon Ağırlık Setleri |
||
|
S4110 / W16 |
16 kg`lık Set |
(2) 5 kg, (1) 2 kg, (2) 1 kg, (3) 0,5 kg, (2) 0,25 kg |
|
|
S4110 / W32 |
32 kg`lık Set |
(1) 10 kg, (3) 5 kg, (2) 2 kg, (1) 1 kg, (3) 0,5 kg, (2) 0,25 kg |
|
|
S4110 / W50 |
50 kg`lık Set |
(3) 10 kg, (2) 5 kg, (3) 2 kg, (2) 1 kg, (3) 0,5 kg, (2) 0,25 kg |
|
|
S4110 / W64 |
64 kg`lık Set |
(4) 10 kg, (3) 5 kg, (2) 2 kg, (3) 1 kg, (3) 0,5 kg, (2) 0,25 kg |
|
|
S4110 / W80 |
80 kg`lık Set |
(6) 10 kg, (2) 5 kg, (3) 2 kg, (2) 1 kg, (3) 0,5 kg, (2) 0,25 kg |
|
