Hidrolik Çelik Çekme Test Presi

Hidrolik Çelik Çekme Test Presi
ÜRÜN KODU:
U6240 Hidrolik Çelik Çekme Test Presi, 400 kN, 220-240V 50/60Hz
U6240/7 U6240 için Hidrolik Çene Takımı, Düz Numuneler İçin
U6240/8 U6240 için Hidrolik Çene Takımı, Yuvarlak Numuneler İçin
U6260 Hidrolik Çelik Çekme Test Presi, 600 kN, 220-240V 50/60Hz
U6260/7 U6260 için Hidrolik Çene Takımı, Düz Numuneler İçin
U6260/8 U6260 için Hidrolik Çene Takımı, Yuvarlak Numuneler İçin
U6270 Hidrolik Çelik Çekme Test Presi, 1000 kN, 220-240V 50/60Hz
U6270/7 U6270 için Hidrolik Çene Takımı, Düz Numuneler İçin
U6270/8 U6270 için Hidrolik Çene Takımı, Yuvarlak Numuneler İçin

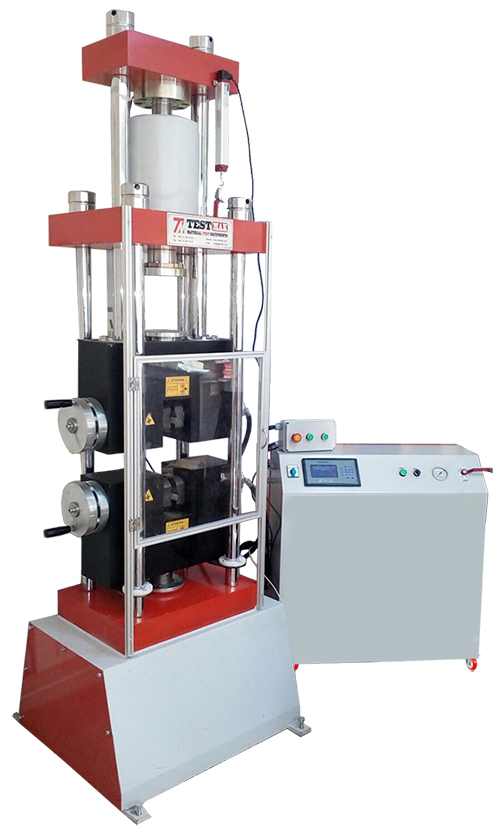

Üniversal Hidrolik Çelik Çekme Test Presleri, demir içeren malzemeleri akma dayanımı ve çekme dayanımı gibi yapısal değerler açısından test etmek için üretilmiştir. Üniversal Test Makineleri, makine kapasitesine kadar sıkıştırma testleri için de kullanılabilir. Presler 400, 600 ve 1000 kN kapasite aralığında üretilmektedir. Cihaz ile düz ve yuvarlak çelik numuneler test edilebilir. Standartlara uygun hidrolik çeneler ile 0-40 mm düz ve 8-32 mm yuvarlak numuneleri test edilebilir.
Yük hücresi, yük ölçümleri için kullanılır. Gerinim ölçümü, makinede bulunan elektronik deplasman dönüştürücü ile yapılır, gerekirse numuneye takılan harici ekstansometre de gerinim ölçümü için kullanılabilir. Gerinim ölçümleri doğrudan numuneye takılan ekstansometreden yapılabilir.
Testler dijital kontrol ünitesi veya bilgisayar ile otomatik olarak yapılabilir. Makine, testi ayarlanan hız ile tamamlar ve otomatik olarak başlangıç ​​konumuna döner.
HİDROLİK ÇENELER
Hidrolik çeneler çok güvenlidir. çeneler , 8 - 32 mm çaplı silindir numunelerini çekmek için kulp setleri ile birlikte gelir. Hidrolik çeneler, 400 bar çalışma basıncına sahip bağımsız bir hidrolik güç ünitesine sahiptir. Düz numuneler için çene yüzleri ayrıca sipariş edilmelidir.
EKSTANSOMETRE
Gereksinimlere bağlı olarak, belirtilen değerin ±% 0,1 doğruluğu olan farklı ekstansometre türleri mevcuttur. Ekstansometre, numunelerin deformasyonunu doğrudan ölçebilir.
Veri Toplama ve PC Yazılımı
Evrensel Test makinesi, TCM304 tarafından ücretsiz olarak verilen yazılım ile bir bilgisayar tarafından kontrol edilebilir (Başlat, Durdur komutları). Bu yazılım, test yürütmesi boyunca sıkıştırma, çekme ve yarma çekme testi için veri toplama ve yönetimi sağlar. Test sonuçları sertifikası tüm açıklayıcı bilgileri içerir. Böylelikle test parametreleri ayarlanabilir ve müşteri detayları, test tipi, numune tipi, kullanıcı bilgileri gibi gerçekleştirilen test ile ilgili detayların yanı sıra test raporu ve grafik yazdırılabilir.

Ürün Kodu

U6240

U6260

U6270

Kapasite

400 kN

600 kN

1000 kN

Test Hızı

2 mm / dak - 25 mm / dak

2 mm / dak - 25 mm / dak

2 mm / dak - 25 mm / dak

Yük Ölçüm Doğruluğu

±% 1

±% 1

±% 1

Deplasman Ölçümü Çözünürlüğü

0,01 mm

0,01 mm

0,01 mm

Alt Sütun Çapı

60 mm

70 mm

90 mm

Üst Sütun Çapı

60 mm

70 mm

90 mm

Gerilim için Dikey Test Mesafesi

Min.: 40 mm - Maks.: 280 mm

Min.: 40 mm - Maks.: 320 mm

Min.: 40 mm - Maks.: 400 mm

Sıkıştırma için Dikey Test Mesafesi

Maks. 110 mm

Maks. 110 mm

Maks. 110 mm

Sütunlar Arası Mesafe

450 mm

450 mm

450 mm

Piston Vuruşu

150 mm

150 mm

150 mm

Çeneler için Maksimum Basınç

350 Çubuk

350 Çubuk

350 Çubuk

Yük için Maksimum Basınç

200 Çubuk

200 Çubuk

200 Çubuk

Boyutlar (exbxy)

1400x1000x2500 mm

1500x1000x2750 mm

1800x1200x3000 mm

Ağırlık

1750 kg

1850 kg

2500 kg



TS EN 10002-1 | ASTM A370
