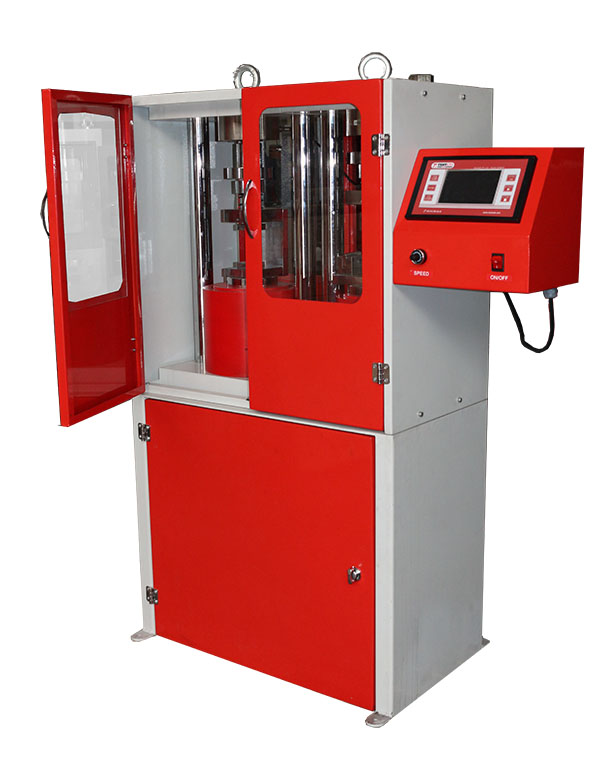

Çimento Eğilme Ve Basma Test Presi

Çimento Eğilme Ve Basma Test Presi
ÜRÜN KODU:
M2550 Çimento Eğilme Ve Basma Test Presi, 220-240 V 50-60Hz
M2550/AC5 Basınç Deney Aparatı (Küp Çimento Prizma Kalıpları için), ASTM, 50 mm (2")
M2550/EC4 Basınç Deney Aparatı (Çimento Prizma Kalıpları için), EN, 40*40*160 mm
M2550/BC7 Basınç Deney Aparatı (Küp Çimento Prizma Kalıpları için), BS, 70.7 mm (2")
M2550/EF4 Eğilme Deney Aparatı, 40x40x160 mm çimento harcı prizma için, TS EN
M2550/AF4 Eğilme Deney Aparatı, 40x40x160 mm çimento harcı prizma için, ASTM
Bilgisayar kontrollü tam otomatik çimento eğilme ve basma test presi 20 ton (200 kN) basma ve 50 kN eğme kapasitesine sahiptir. Makine gövdeye minimum deformasyon sağlamak için yüksek mekanik dayanıma sahiptir. Makine çerçevesi, bu özelliği ile sürekli kullanıma uygun dört adet çelik kolondan imal edilmiştir. Basma ve bükülme çerçevesi birbirinden bağımsızdır.
Makine, başlığa monte edilmiş bir yük hücresi ile numunenin testi sırasında basma ve eğme değerlerini dijital üniteye gönderir.
Tepe değer (tepe) ile eşzamanlı olarak sistem testi, pistonu otomatik olarak boşaltan hidrolik basıncı korur ve otomatik olarak keser. Makinanın sıkıştırma çerçeve kapasitesi fabrikada maksimum 20 ton olarak ayarlanmıştır. 20 ton sıkıştırmaya ulaşıldığında sistem otomatik olarak kapanır. Makinenin eğilme çerçevesi test kapasitesi fabrikada maksimum 5 ton olarak ayarlanmıştır. 5 tona ulaşıldığında sistem otomatik olarak kapanır.
Üst ve alt plaka arasındaki dikey boşluk, 40 ila 320 mm boyutundaki çimento numuneleri için izin testine izin verir. Üst ve alt plaka sertliği minimum 57 ila 62 HRC`dir.
Makine hem otomatik hem de mekanik olarak çalıştırılabilir. Makineye yükleme hızı otomatik olarak girilir ve sistem kırılacak beton numunelerin kesit alanını hesaplar, yükleme hızı buna göre seçilir.
Güvenlik özellikleri
• Makinenin aşırı yüklenmesini önlemek için maksimum basınç valfleri
• Piston hareket sınır anahtarı
• Acil durdurma düğmesi
• Ön ve arka şeffaf dayanıklı pleksiglas korumalar
• Yazılım kontrollü maksimum yük değeri
TCM304 LCD Veri Toplama Kontrol Sistemi
• Dil desteği ile cihaz üzerinden farklı menü dilleri seçilebilir. (İngilizce, İspanyolca, Rusça)
• 4 analog yüksek hassasiyetli ölçüm kapasitesi
• 2 analog çıkış soketi (DAC)
• Genel amaçlı 5 dijital çıkış (röleleri çekebilir ve farklı elektrik birimlerini kontrol edebilir)
• Potansiyometre girişi (kalibrasyon ve uzaktan kumanda için referans sinyal girişi)
• 2 adet RS 232 seri iletişim sinyali çıkışı (bilgisayarlarla iletişim kurar)
• USB iletişim sinyali çıkışı (bilgisayarlarla iletişim kurar)
• Ethernet 10/100 ağ bağlantısı çıkışı ile yerel ağlara ve İnternete bağlanır (isteğe bağlı)
• Bluetooth kablosuz bağlantısı aracılığıyla taşınabilir cihazlara bağlanır (isteğe bağlı)
• 500 test sonucu dahili bellekte saklanabilir
• SD (bellek) kart bağlantısı nedeniyle, cihaz belleğinde çok sayıda test sonucu saklanabilir (40.000 test sonucu).
• Renkli TFT ekran, 16 lar ve 7800 ekran boyutlarını destekler, 16M renkleri destekler ve 800x480 piksel ekran çözünürlüğünü destekler
• Dirençli dokunmatik ekran, ekrana dokunarak cihaz işlevlerinin kolayca çalıştırılmasına olanak tanır
• 6 membran tuş takımı ile sık kullanılan işlevlere erişim
• Endüstriyel standart 24VDC besleme gerilimi ile çalışır. Dahili voltaj filtresi ve regülatörü, giriş sinyali dalgalanmalarına karşı koruma sağlar
• Sensör modülleri, yük hücresi (yük hücresi), basınç sensörü (4-20 / 0-20 mA), potansiyometrik mesafe sensörleri, gerinim pulları, termokupllar ve her türlü mV çıkış sensörleri ile uyumludur.
• Çok noktalı kalibrasyon ile hassas kalibrasyon sağlar (10 noktaya kadar)
• Ayar ve kalibrasyon menüleri şifre korumalıdır ve yetkisiz kullanımı engeller.
• Bir bilgisayar veya cihazla test etmeye izin verir
• Cihaz, tek dokunuşla yükleme ve deformasyon kontrol modları arasında geçiş yapabilir.
• Firmware güncellemeleri USB girişi üzerinden yapılabilir. Ayrıca bilgisayar üzerinden uzaktan veya internet güncellemesine izin verir.

Ürün Kodu

M2550

Test Türü

Basınç

Eğilme

Kapasite

250 kN

50 kN

1. Sınıf Ölçüm Aralığı

2,5 - 250 kN

0,5 - 50 kN

Yükleme ve yardımcı plakaların dokusu için pürüzlülük değeri

≤3,2 μm

≤3,2 μm

Alt Merdane Boyutları

165 mm

165 mm

Üst Merdane Boyutları

165 mm

165 mm

Plakalar Arasında Maksimum Dikey Açıklık

263 mm

263 mm

Yatay Açıklık

300 mm

200 mm

Piston Çapı

160 mm

80 mm

Maksimum Piston Hareketi

50 mm

50 mm

Güç

1100 W

Petrol Kapasitesi

18 L

Maksimum Çalışma Basıncı

125 çubuk

30 çubuk

Hızlı Yaklaşım Oranı

50 mm / dak

80 mm / dak

Boyutlar

1100x500x1600 mm

Ağırlık

420 kg



EN 196-1 | BS 3892 | ASTM C109 | NFP18-411 | DIN 1164 | UNE 80101 | EN ISO 679
